1.設備參數

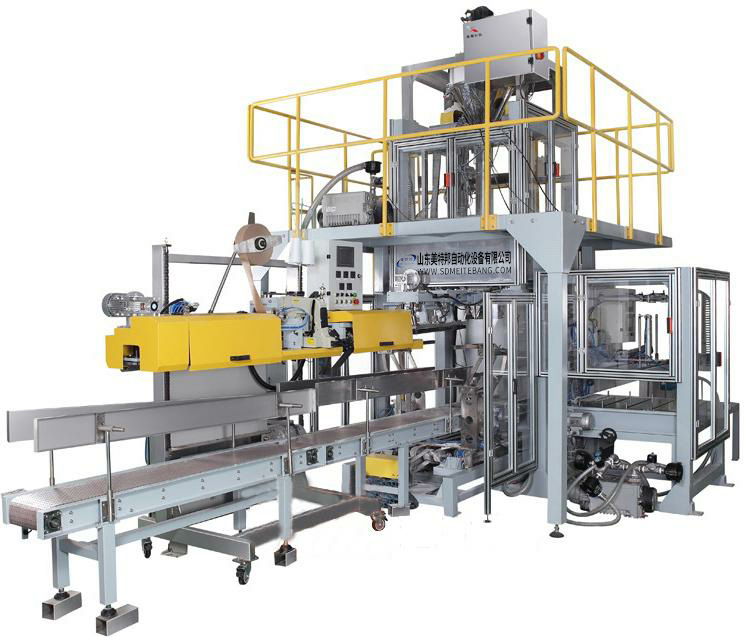

G1-1A自動上袋機
自動上袋機的組成與功能
Ø 包裝袋袋倉
       工作開始時，由傳感器確定包裝袋已放置。
Ø 供袋
       該裝置用真空吸盤將包裝袋吸附，提取到位，送至夾袋器并傳送到下步工序。
吸附空的包裝袋時，該裝置用真空開關確定已吸附了空袋，然后安全地傳送到夾袋器
Ø 包裝袋夾盤與斜槽
        該單元用來夾著由喂袋單元傳送過來的袋子邊緣，打開袋口填料，夾袋氣缸夾著袋子的邊緣，用使袋子寬度變陜的方法打開袋口，然后斜槽打開，給袋子填充物料。
Ø 袋導向裝置（袋頂部導向）
此裝置抓住傳送帶輸送來的裝滿物料的袋子的頂部（口），防止產品與空氣交叉，并讓袋子按所要求的方向移動，便于進行封口操作。
Ø 自動包裝機操作
    由傳感器和轉換開關判別工作狀態并操縱裝置，包裝機自動進行操作。
該自動上袋包裝機是一種應用廣泛、自動化程度高的開口袋包裝設備，能夠?qū)崿F(xiàn)包裝袋供給、物料填充、袋口整理封和等工作。
功能特點：
Ø 自動/手動切換、自鎖。手動操作方式用于檢修、調試或應急處理，正常操作為自動操作方式。
Ø 具有IO點對照：可詳細的知道PLC每個輸出點的具體作用。
Ø 運行監控：設備具有運行監控功能，以保證設備良好的運行。
Ø PLC備用點更換：設備具有PLC輸出點任意更換功能，以保證設備良好的運行。
Ø 本機器上裝有很多安全裝置用于檢查和保持機器的正常運行條件。一旦機器發生故障，立即發出轟鳴聲。這時（機器運行監控器）操作界面會檢測出故障發生的地方。
Ø 上袋機袋庫的光電感應器測出無袋時，警報器發出轟鳴聲并立即停止機器運行。
Ø 當空氣壓力減少到0.40(MPa)以下時，機器無法正常運行。機器發出轟鳴聲并立即停止以確保操作人員和機器的安全。
Ø 連接在制袋導軌傳送帶上的導軌棒可以將袋中的空氣擠壓出來并將袋送到封口機中。根據客戶的需要和袋的體積、尺寸調節制袋支撐架上導棒的高度。
Ø 給袋、抓袋、開袋的整個過程到有空氣壓力檢測，以保障上袋的成功率。如整個過程中有異常設備會自動的把空袋自動剔除。
技術參數：
Ø 消耗功率：5.5kW；
Ø 袋子尺寸：750～1050L×400～560W×0～100（夾?。?br/>Ø 材質：接觸物料304材質，其余優質碳鋼噴塑；
Ø 機械重量 （kg）約3000；
Ø 特殊要求：物料直接接觸部位表面拋光處理；
Ø 上袋速度：1-6袋/min。
數量：1套
2.優勢特點
1. 以準確、可靠的機械操作代替人工計量、套袋、輸送等工序自動化程度高，減少人員勞動強度。
2. 各執行單元均設有控制和安全裝置，實現自動連續運轉，確保操作安全、便捷。
3. 全封閉設計并安裝開門檢測等安全聯鎖裝置，確保人員的安全
4. 采用國際一線品牌配置，確保設備運行穩定、高效。
3.配置說明
Ø 觸摸屏：西門子；
Ø 光電傳感器：歐姆龍；
Ø 氣動元件：SMC；
Ø 減速器：諾德/SEW；
Ø PLC：西門子；
Ø 變頻器：西門子；
Ø 開關電源：歐姆龍；
Ø 低壓電器：施耐德；
Ø 真空泵：好利旺；
